공식 직수입 날곰 고스트5 조립방법-1

6. 헤드 조립

---

기둥에 홈이 있어서 얹을 수 있다. 그래도 조심하자

아래 본체처럼 헤드에도 z축 가이드를 잡아주는 구멍이 있다 5번 처럼 기둥을 넣고 아래 위를 강하게 조여준다.

이젠 뒷면 벽을 제외하고 강하게 조여준다.



7. 히팅배드, 리드 스크류, 본체 결합

---

위 사진의 부품을 동봉된 가장 얇은 육가 렌치를 사이에 두고 본체의 모터 축에 올려둔다. 부품의 방향을 잘 기억하자!

아랫 부분이 모터축과 윗부분이 리드 스크류와 결합된다.

작은 박스로 배드를 바쳐 작업하기 쉽도록하고

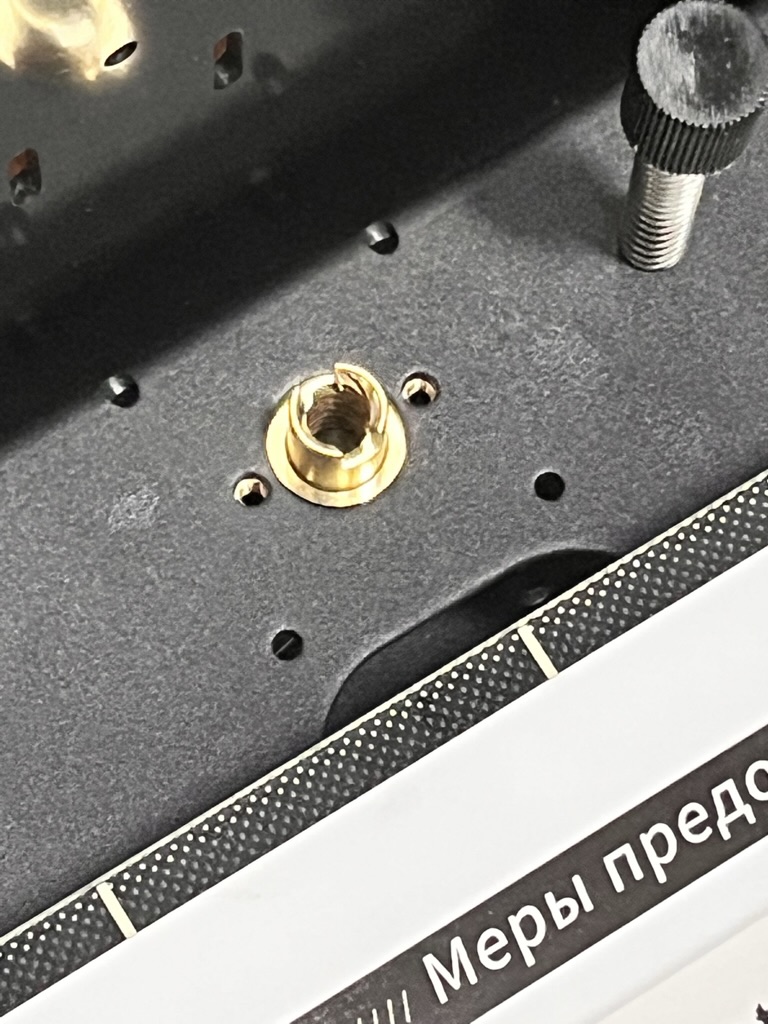

배드에 금색 부품을 잘 결합하고( 결합 된 사진은 없네요...) 스프링과 위 사진의 부품을 금색 부품에 올려 힘으로 누른 다음 검은 부품과 아래 금색 부품이 홈에 잘 맞물리도록한다.

리드 스크류를 더이상 들어가지 않을 만큼 맞물리게 하고 배드를 들어올려 마지막 사진의 부품을 아래 위로 강하게 결합한다.

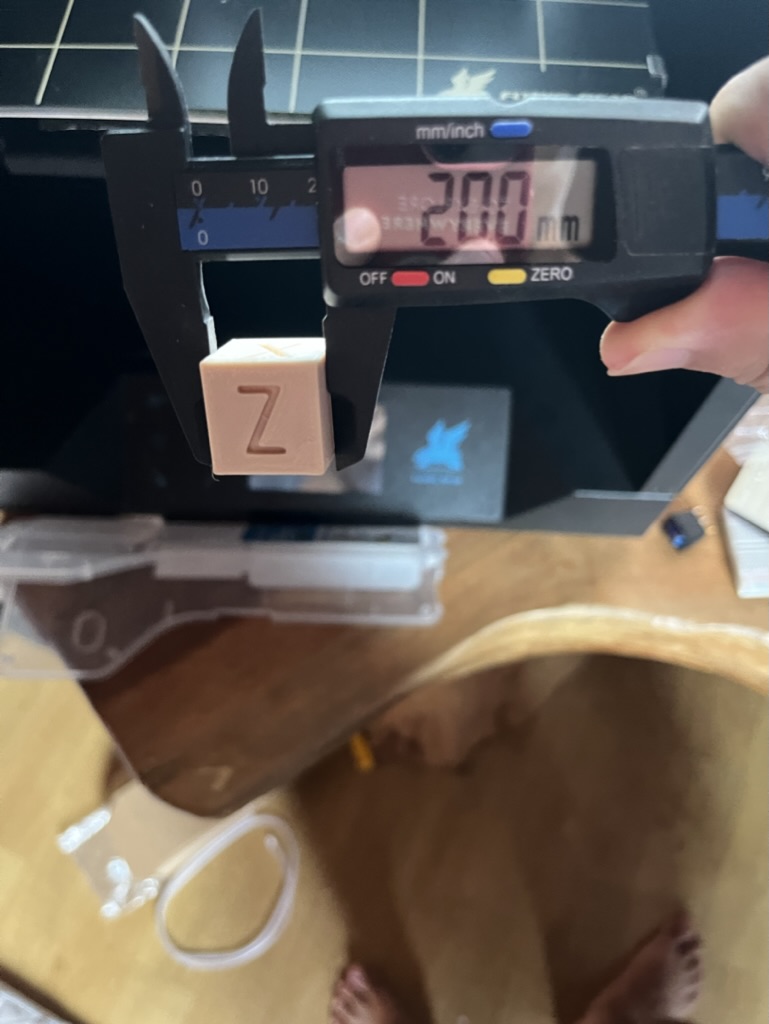

이 부품을 잘 결합하지 않으면 z축치수가 원하는데로 나오지 않는다.

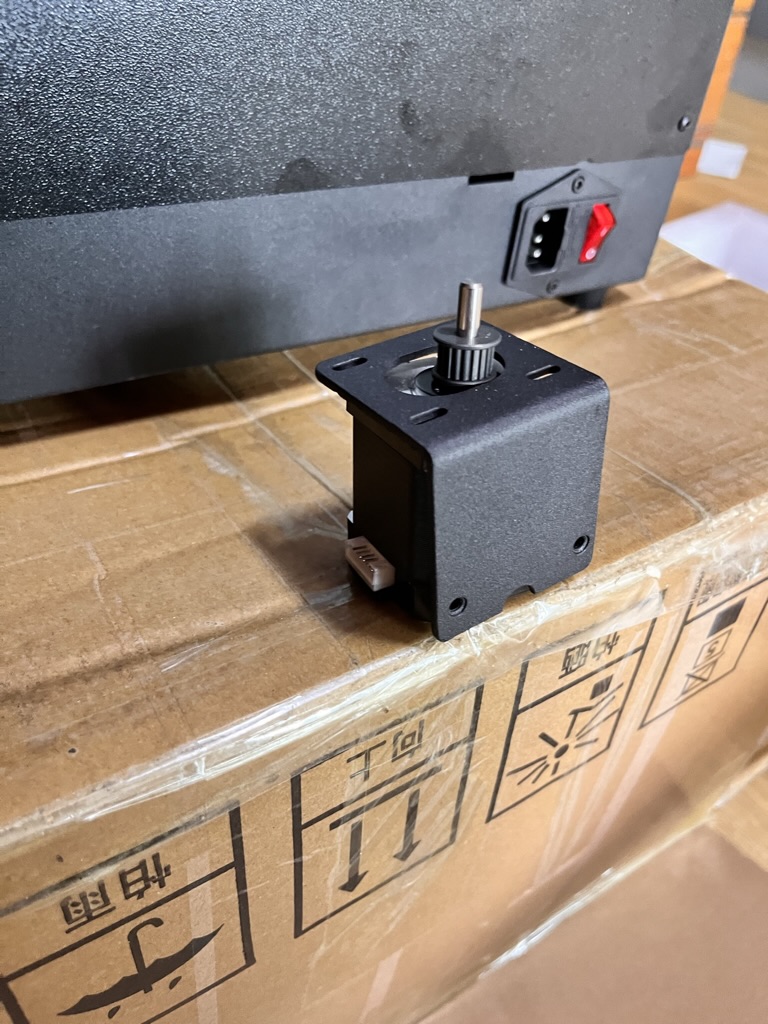

8. Y Motor 결합

---

여기서도 나사를 강하게 결합하지 않는다. 선은 프레임과 모터 사이로 지나가게 한다.(영상에 그렇게 나옴)

먼저 M4X6 나사로 기둥에 모터를 연결하는 프레임의 구멍에 넣어 구멍의 나사산을 갈아 결합이 쉽도록하고 기둥에 결합한다. 강하게

뒷면 벽은 아직 결합하지 않는데 좋다. (나는 M3X6용 렌치가 산이 망가져 동그랗게 되어 잘 되지 않아 뒷면을 못열고 진행하고 있지만...)

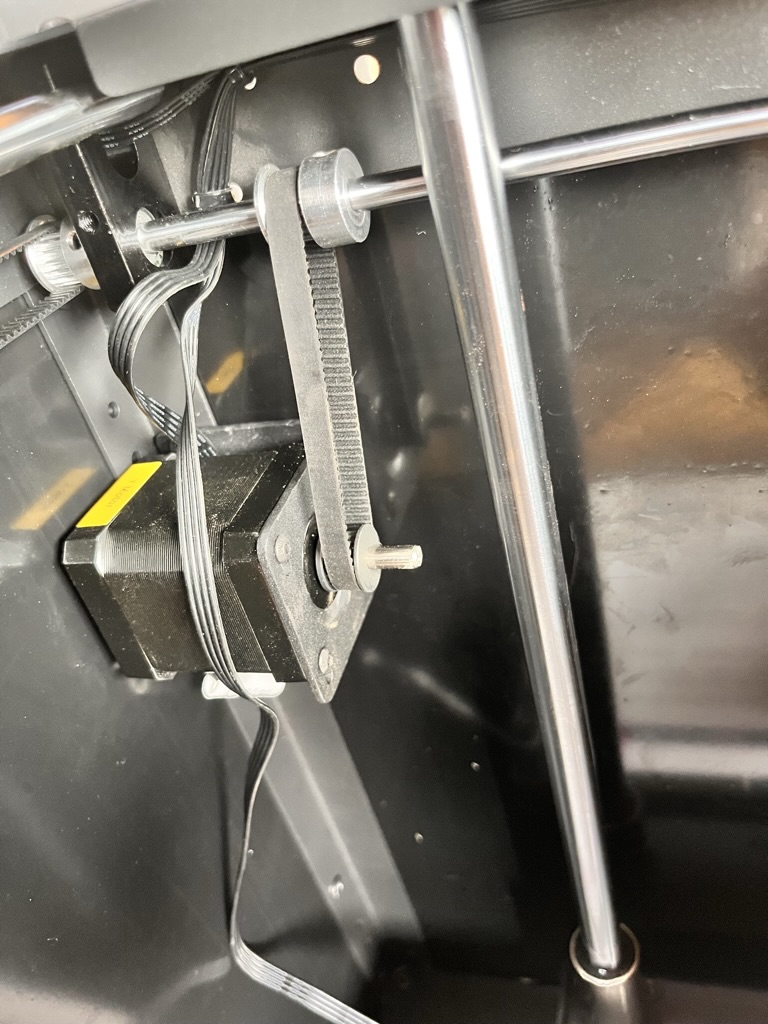

레일의 고무 벨트 연결하는 은색 부품의 나사를 풀어 모터의 기어와 일직선이 되도록하고 다시 나사를 강하게 조여준다.

아래로 모터를 당시면서 팽팽하게 하면서 가이드 프레임의 M3X6 나사 4개를 강하게 조여준다.(팽팽하지 않거나 벨트가 일직선이 아니면 Y축 출력물 치수가 작게 나온다.)

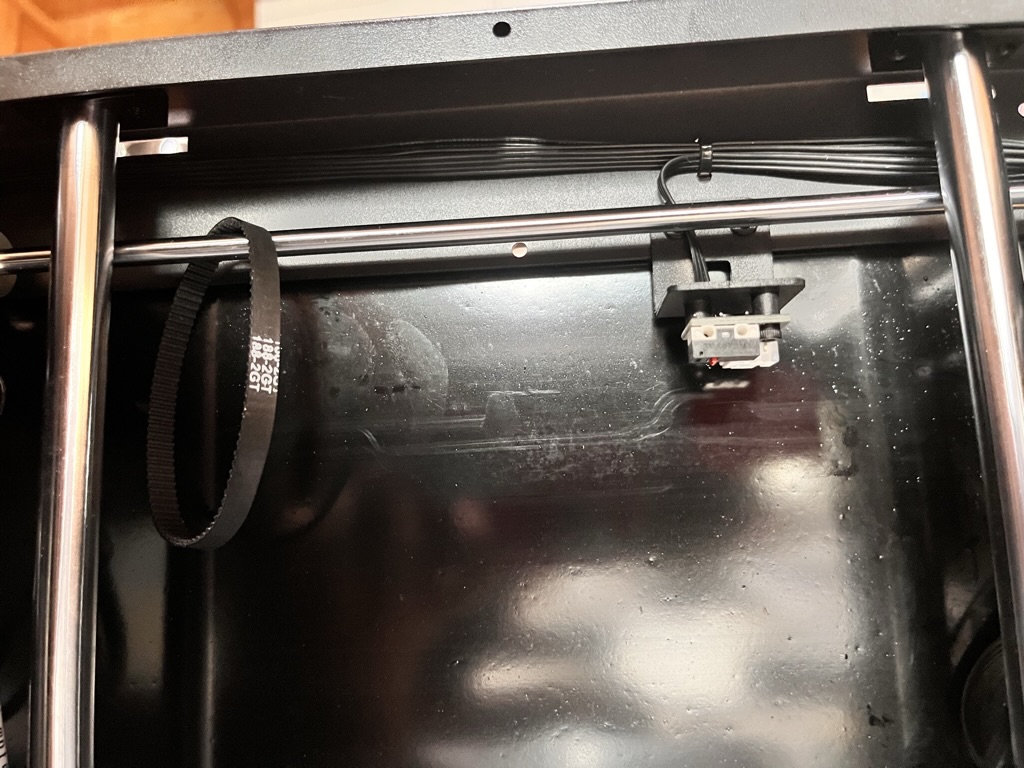

9. 쓸제데없다 생각하지만 영상에 나오는 부품 결합

---

이제 뒷면 벽을 조립하고 강하게 조여준다. 그리고 이 이해 안되는 부품을 결합한다.( 너트까지 있어서 손도 잘 안들어가고 결합하기 힘들다)

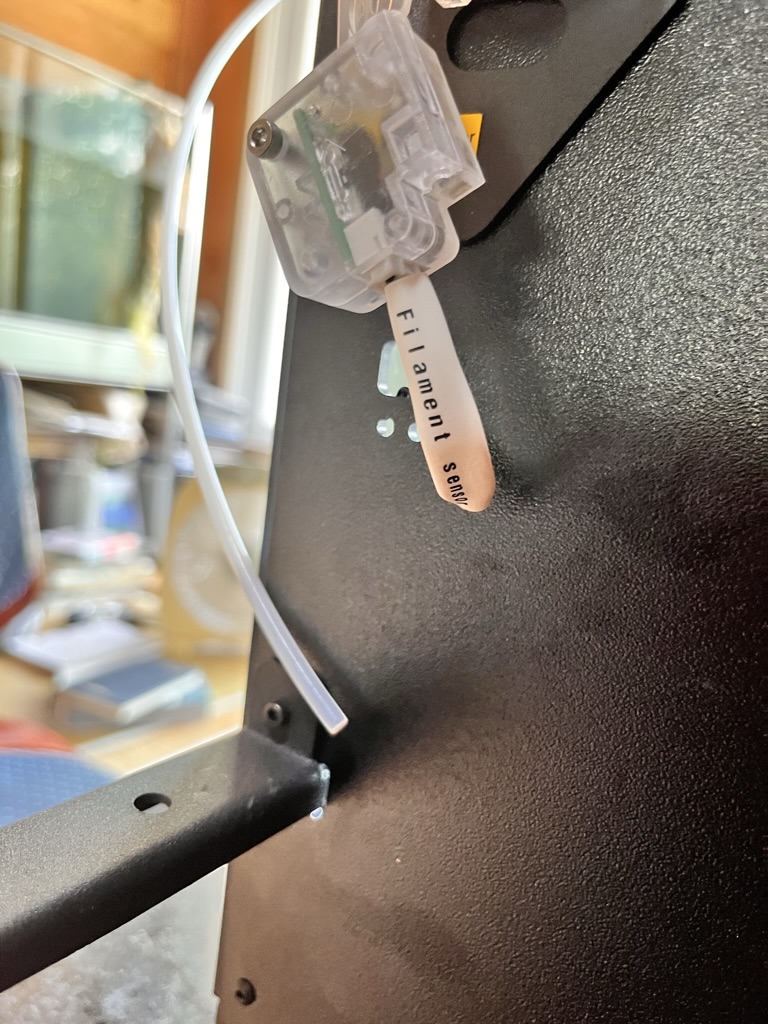

10.  필라멘트 감지기 필라멘트 익스텐더 설치 그리고 케이블 연결

---





---

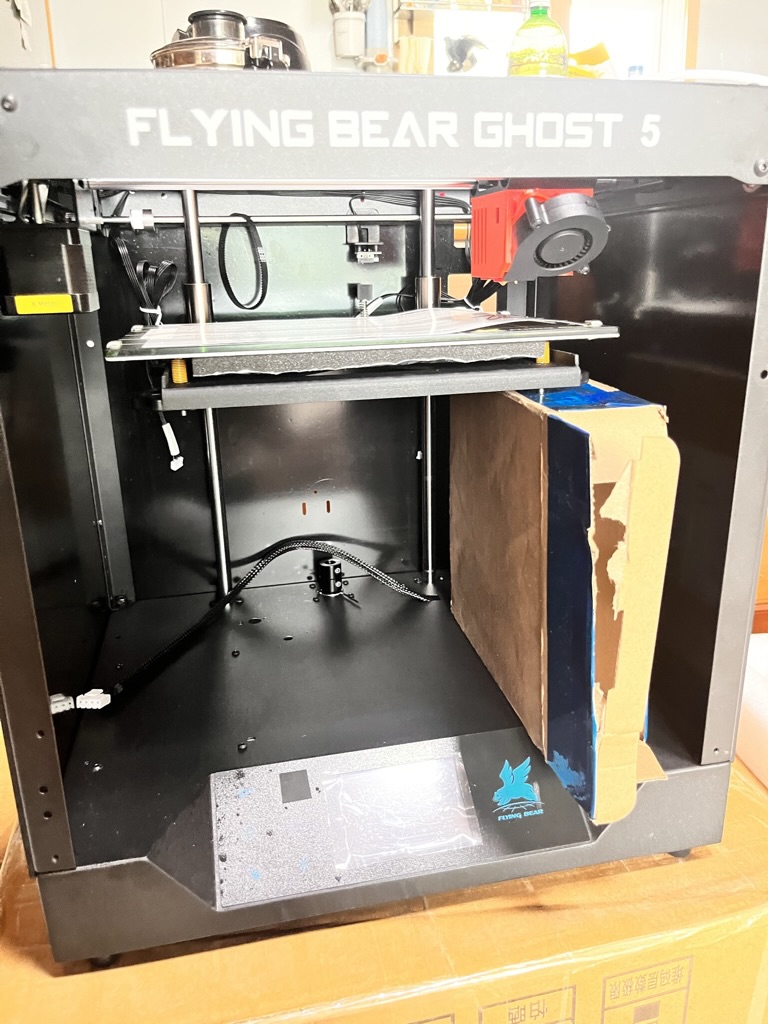

!!! 완성 !!!

---

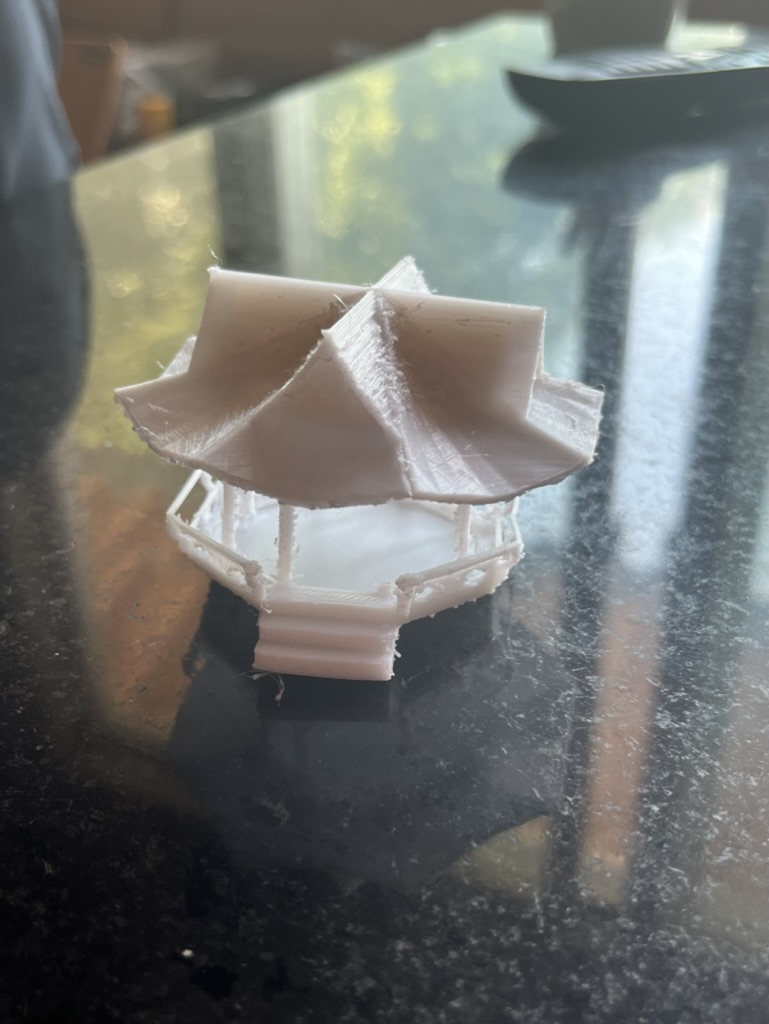

블렌더로 만든 첫 작품 출력!

사길 아주 잘했다 ㅎㅎ
